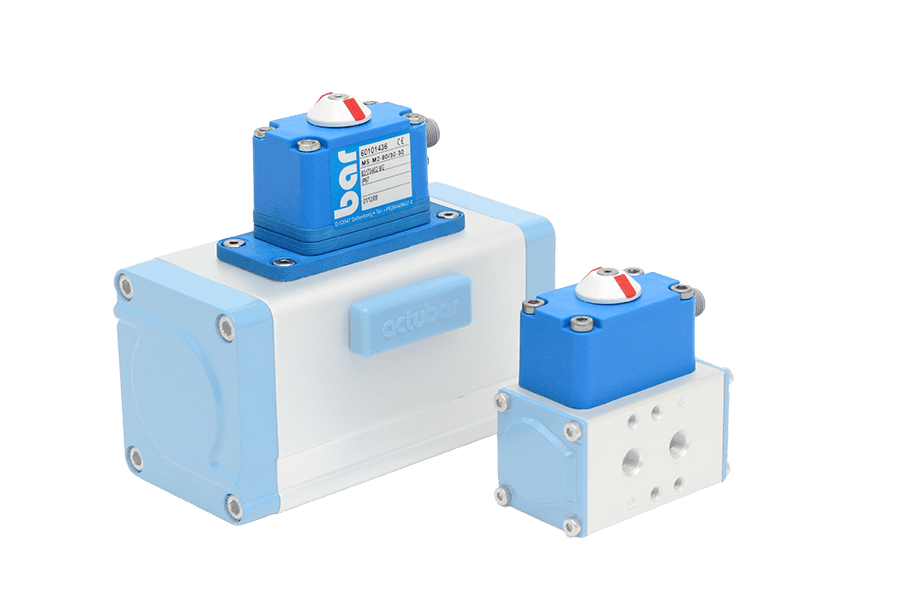

Auf Schwenkarmaturen in Rohrleitungssystemen werden Positionsrückmeldungssyteme eingesetzt, die auf Anwendungsbedingungen und Schwenkantriebsgrößen abgestimmt sein müssen. Der optisch/elektrische Endlagenrückmelder bar-miniswitch ist ein flexibler Allrounder für den Anlagenbetrieb. „Dabei benötigt das optimale und kompakte Design nur ein Minimum an Einbauraum“, erläutert bar in einer Mitteilung.
bar-miniswitch besitzt eine einfache Funktionalität, denn die Endlagenrückmeldung stellt mit mechanischen oder induktiven Schaltern die Schaltpunkte der Endlagen selbsttätig ein. Die elektrischen Anschlüsse werden einfach eingesteckt, so dass die Box weder zum Einstellen noch für den elektrischen Anschluss geöffnet werden muss. „Das bedeutet eine positive Bilanz für Montagezeit und bei Installationskosten, denn im Anlagenbau bzw. bei einem Austausch der Box wird kein Fachpersonal benötigt“, betont bar.
Alle Bauteile bestehen aus korrosionsbeständigen Werkstoffen, wobei durch den flachen Aufbau mittels Montageplatten das Antriebsritzel gut geschützt ist. Trotz der geringen Größe der Endlagenrückmeldung können die Durchflusswege sowohl bei 2/2-Wege- als auch bei 3/2-Wege-Armaturen „gut erkannt werden“.
Nichts lag laut bar näher, als die positiven Eigenschaften der bar-miniswitch bei Schwenkantrieben in größerer Bauweise ebenfalls zu nutzen. Für das nötige Bohrbild 130 x 30 mm wurde eine spezielle Montagebrücke entwickelt. Eine optionale Ritzelverlängerung setzt die fehlerfreie Endlagenrückmeldung um. Die Brücke selbst ist 2-teilig ausgeführt, „so dass auch eine nachträgliche Montage in bestehenden Anlagen unkompliziert durchgeführt werden kann“, erklärt das Unternehmen.
Zertifizierungen für besondere Einsatzbereiche
Um den Anforderungen des amerikanisch-kanadischen Marktes gerecht zu werden, durchlief die bar-miniswitch die Zertifizierung nach UL/CSA, bei der alle elektrischen Bauteile geprüft werden. Anlagenplaner können die Endlagenrückmeldung problemlos verwenden, um alle Anlagenabnahmen zu bestehen.
Die Eignung in Funktionalität und Betriebszustand für besondere maritime Einsatzbedingungen im Offshore-Bereich und verschiedene Schiffstypen wurden mit einer DNV-Zertifizierung bescheinigt. Die Endlagenrückmeldung bietet zudem Schutzklasse IP68 (10m 72h) für die Ventilautomatisierung bei vielen Prozessen in Handels-, Passagier- oder Marineschiffen.
