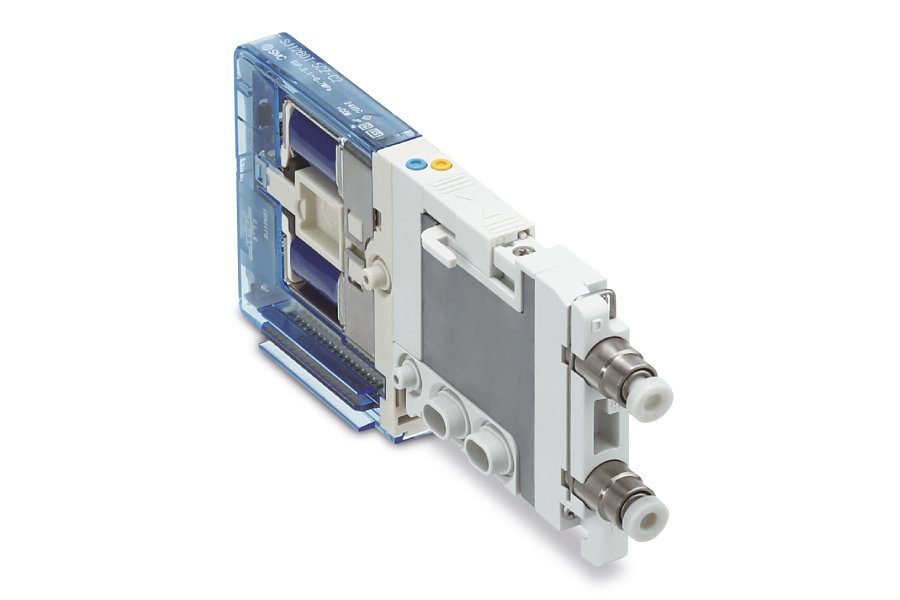

Mit der Serie SJ1000 erweitert SMC seine Standardausführung bei den Magnetventilen um ein 4/2- (mono- oder bistabil), 4/3- und 2 x 3/2-Wege-Ventil, das mit 6,5 mm Breite, einem sehr niedrigen Gehäusequerschnitt von 40 mm und einem Gewicht von nur 34 g besonders kompakt und leicht ist. „Zugleich bietet es hohe Flexibilität dank umfangreicher Montage- und Konfigurationsoptionen an Mehrfachanschlussplatten, kann um eine Versorgungs-/Entlüftungsplatte mit niedrigem Gehäuse ergänzt werden und reduziert mithilfe eines Energiesparschaltkreises den Energieverbrauch“, erläutert das Unternehmen in einer Mitteilung.
An einer Mehrfachanschlussplatte lassen sich bis zu 24 Stationen oder 32 Magnetspulen installieren, mit den beiden weiteren Größen SJ2000/3000 kombinieren und eine individuelle Verdrahtung mit serieller und paralleler Übertragung vornehmen. Darüber hinaus vereinfacht die manuelle Verriegelung mittels Schiebemechanismus die Einrichtung der pneumatischen Ausrüstung und es besteht die Bestelloption einer Versorgungs-/Entlüftungsstation mit lediglich 10,2 mm Breite.
Die als 4/2- (mit Funktionsweise mono- oder bistabil), 4/3- und 2 x 3/2-Wege-Ventil erhältliche Serie SJ1000 lässt sich mit einer Breite von nur 6,5 mm und einem niedrigen Gehäusequerschnitt von nur 40 mm auch bei sehr wenig Platz problemlos installieren. Der maximale Durchfluss beträgt 40 (Ø 2-Steckverbindung) bzw. 74 l/min (Ø 4-Steckverbindung) – jeweils ANR – und verfügt laut SMC damit über hohe Leistungskennziffern. Dazu zählen auch die kurzen Ansprechzeiten von 16 (4/2-Wege, monostabil), 10 (4/2-Wege, bistabil), 20 (4/3-Wege) und 18 ms (2 x 3/2-Wege-Ventil) bei 0,5 MPa.
