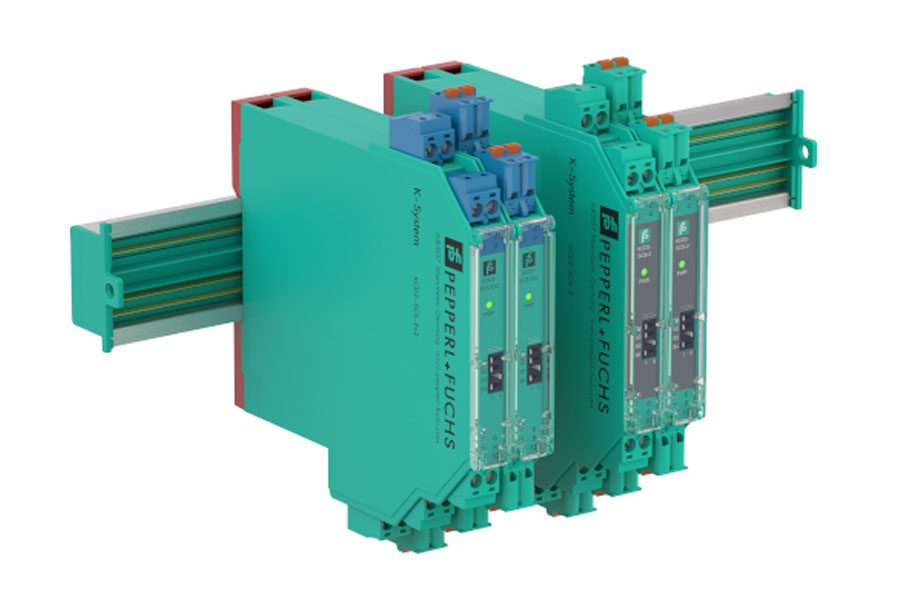

Pepperl+Fuchs erweitert sein Portfolio an Trennbarrieren des K-Systems zur Hutschienenmontage um das Interfacemodul KCD2-SCS*. „Als erste 2-kanalige eigensichere AI/AO-Trennbarriere mit Doppelfunktion kann das Modul überall dort zum Einsatz kommen, wo neben analogen Eingangs- auch analoge Ausgangsregelkreise benötigt werden“, erklärt das Unternehmen in einer Mitteilung. Mit einem kompakten 12,5 mm-Gehäuse und einer Packungsdichte von 6 mm/Kanal ermögliche das neue Modul eine platzsparende Integration im Schaltschrank. Die Module sind HART-kompatibel und können sowohl als SMART-Transmitterspeisegeräte für 2-Draht-Transmitter als auch als SMART-Ausgangstreiber für Stellungsregler eingesetzt werden. Das Modul kann auf der Steuerungsseite sowohl im Stromsenke- als auch im Stromquellen-Modus betrieben werden, wobei die Umschaltung durch Dip-Schalter an der Modulfront erfolgt. Dadurch wird die Kompatibilität mit einer Vielzahl von Steuerungen erheblich erweitert.
„Völlig neu für Module dieser Art ist, dass sich jeder Kanal konfigurieren lässt und somit auf einem Kanal eine Stellungsregleransteuerung (AO) und auf dem zweiten Kanal eine Positionsüberwachung (AI) möglich ist“, erläutert Pepperl+Fuchs. Stellungsregler sorgen dafür, dass der Antrieb in eine vom Steuerungssystem vorgegebene Position gebracht wird. Sie sind in der Regel mit analogen Positionsrückmeldern ausgestattet, deren Rückmeldung bestätigt, dass die Positionsvorgabe erfüllt wurde. Dies können zum Beispiel Hub- oder Drehwinkel sein, die typischerweise als 4-20-mA-Signale bereitgestellt und an das Leitsystem zurückgemeldet werden. Pepperl+Fuchs: „Bisher war jeweils ein separater Trennbaustein für das Eingangs- und Ausgangssignal erforderlich. Mit dem jetzt verfügbaren neuen Modul können diese beiden Funktionen erstmals in einem Gerät genutzt werden.“
